Referentni standard čelične rešetke

Zemlja	Standard čelične rešetke	Standard galvanizacije
Kina	YB/T4001-1998, YB/T4001-2007	GB/T 13912
SAD	NAAMM-MBG531	ASTM A123-89
Ujedinjeno Kraljevstvo	BS4592-2006	BS 729
Australija	KAO 1657-1992	AS/NZS 4680, AS1650

Materijal i površinska obrada čelične rešetke

Materijal: meki čelik, nehrđajući čelik

Površinska obrada: crno/netretirano (U), vruće pocinčavanje (G), lakiranje (P)

Komponente čelične rešetke


Ležajna šipka:ravnomjerno kotrljajući plosnati čelik, glavni materijal za čeličnu rešetku, čija se dva kraja nalaze na podnožju nosača.	Prečka:izvijena čelična šipka s kvadratnim presjekom, za fiksiranje nosivih šipki zavarivanjem na njih

Omotani list:čelični lim zavaren zajedno s krajevima nosivih šipki, za brtvljenje ruba rešetke.	Duljina (raspon):najveće mjerenje prema paralelnom smjeru nosivih šipki,

Širina:mjerenje prema paralelnom smjeru poprečnih šipki	Probušeni zubi:polukružno udubljenje izbušeno na nosivoj šipki kako bi se ojačao kapacitet zaštite od usana

Protuklizna traka:gruba šipka pričvršćena na prednji rub radi sprječavanja klizanja	Nožna ploča:Ravni čelik zavaren na rubu rešetke, vrh je viši od ograde rešetke

Šupljina i praznina:dijelove izrezane s rešetke kako bi cijevi ili oprema prešli ili izbjegli prepreke	Neto površina:stvarna površina rešetke bez šupljina i praznina

Ukupna površina:površina izračunata prema većini dimenzija rešetke, uključujući sve šupljine i praznine

Simbol čeličnih rešetki

Klasifikacije čeličnih rešetki


F vrsta Ležajna šipka: ravna šipka	S vrsta Ležajna šipka: nazubljena šipka

upisujem Ležajna šipka: I greda	Vrsta SI Nosiva poluga: Nazubljena greda

Dimenzija čeličnih rešetki

Razmak poprečne šipke: 24-200 mm

Uspon nosive šipke: 15-90 mm

Veličine nosive šipke: debljina 3-8 mm, visina 20-150 mm

Složena čelična rešetka

Složena čelična rešetka sastoji se od kockaste ploče na zapečaćenoj površini i čelične rešetke s određenim rasponom. Složena čelična rešetka se izrađuje od bilo koje vrste čelične rešetke i kariraste ploče u različitim debljinama. Rešetka od G323/40/100, G253/30/100 ili G323/60/100 općenito se koristi kao potporna ploča, a kockasta ploča debljine 3 mm koristi se kao gornja ploča, dok ploča debljine 4 mm, 5 mm ili 6 mm može također se može koristiti na temelju zahtjeva kupaca.

image018_

Strop od čelične rešetke

Stropovi od čeličnih rešetki, koji su dizajnirani i proizvedeni od čeličnih rešetki, imaju laganu strukturu, ali su velike čvrstoće za hodanje ljudi. Vruće je pocinčan, otporan na koroziju i izdržljiv, bez bojanja i održavanja. Široko se koristi u industriji proizvodnje duhana, industrijskim pogonima, velikoj gimnaziji, izložbi, trgovačkom centru, kolodvoru, dvorištu, zračnoj luci itd.

image020_

Gazište stepenica od čelične rešetke

Vrste stepenica od čelične rešetke

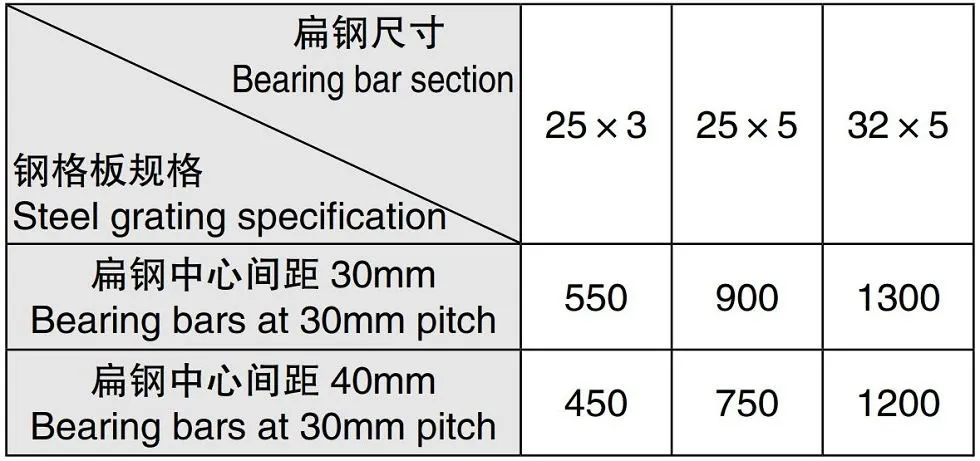

Maks. Duljina gazišta stepenica od čelične rešetke

Preporučena širina gazišta od čelične rešetke

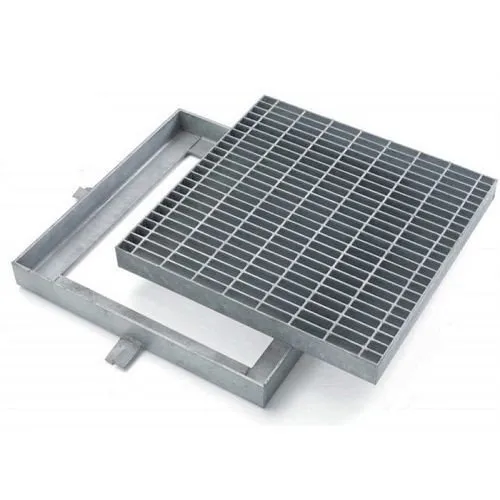

Čelični rešetkasti poklopac

Čelične rešetke mogu se koristiti kao pokrovi jaraka, rovova cjevovoda, podzemnih kanala, šahta za ventilaciju, revizijskih bunara itd. na pločniku, prilazu, dvorištu ili zgradama. Poklopac jarka s čeličnom rešetkom obično uključuje fiksni okvir i pomični poklopac s čeličnom rešetkom, a po potrebi se mogu isporučiti uređaj za zatezanje i uređaj protiv krađe.
