Mjerač tlaka s Bourdonovom cijevi
Primjena mjerača tlaka s Bourdonovom cijevi
Vodoopskrba
Pogon za kemijsku preradu
Poljoprivredno navodnjavanje
Automobilizam
Marine
Aerospace
HVAC
Prednost mjerača tlaka s Bourdonovom cijevi
Niska cijena
Jednostavna konstrukcija
Visoka točnost mjerenja
Dostupan u širokom rasponu
Koristi se kod primjene jakih vibracija i dinamičkog tlačnog opterećenja
Referentni standardi mjerača tlaka s Bourdonovom cijevi
ANSI B40.1
EN837
Princip rada mjerača tlaka s Bourdonovom cijevi
 | Ovaj manometar je pričvršćen na cjevovod na ulaznoj cijevi (A). Ulazna cijev se drži na mjestu blokom utičnice (B), Tlak teče u nepomični kraj Bourdonove cijevi (C). Tlak se raspoređuje kroz Bourdonovu cijev u obliku slova C (D). Kao rezultat ovog pritiska, C-oblik se ispravlja. Stožer i zakretni klin (E) povezuju pokret za ravnanje sa sektorskim zupčanikom (F) na pokretnom kraju Bourdonove cijevi. Zbog sustava zupčanika, kretanje na pokretnom kraju Bourdonove cijevi se pojačava tako da vrlo mala promjena tlaka rezultira značajnim pomicanjem indikatorske igle (G). Općenito, indikator se pomiče slijeva nadesno kružnom putanjom preko kalibrirane ljestvice. Smanjenje tlaka rezultirat će vraćanjem Bourdonove cijevi u prvobitni položaj. |
Kategorija mjerača tlaka s Bourdonovom cijevi

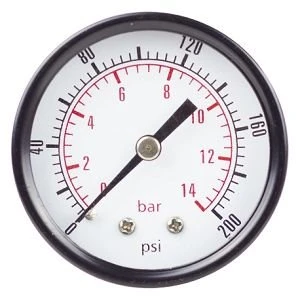

Standardni suhi manometar
Standardni suhi manometar prikladan je za mjerenje tlaka tekućine, plina, pare ili vakuuma koji nisu kristaloidni i nekonkrecijski, te nemaju opasnost od eksplozije i ne nagrizaju čelik i legure bakra.
Nazivna veličina | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Raspon tlaka | {{0}}—0 do 24 bara, 0—1000 bara | |
Točnost | ±1 posto, ±1,6 posto, ±2,5 posto | |
Radna temp. | -20 stupanj --70 stupanj | |
Slučaj | Nehrđajući čelik, čelik, plastika | |
Bourdonova cijev | Fosforna bronca | |
Veza | Mesing ili nehrđajući čelik |
|
Pokret | Mesing ili nehrđajući čelik | |
Biraj | Aluminij, crna | |
Prozor | Staklo ili plastika | |
Nit | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Veza | 1/2", 3/8", 1/4", 1/8" BSP NPT PT |
Manometar ispunjen tekućinom
Manometar punjen tekućinom ispunjen je tekućinom za prigušivanje s dobrim performansama otpornosti na udarce, prikladan je za mjesta gdje se tlak medija intenzivno mijenja i postoji udar tlaka ili se tlak iznenada oslobađa, može mjeriti plin i tekućinu, itd.
Nazivna veličina | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Raspon tlaka | {{0}}—0bar, 0—1000bar | |
Točnost | ±1 posto, ±1,6 posto, ±2,5 posto | |
Radna temp. | -20 stupanj --70 stupanj | |
Slučaj | Ne hrđajući Čelik | |
Prsten | Nehrđajući čelik, bajunetni tip ili naborani tip | |
Bourdonova cijev | Fosforna bronca ili nehrđajući čelik | |
Veza | Mesing ili nehrđajući čelik | |
Pokret | Mesing ili nehrđajući čelik |
|
Biraj | Aluminij, crna | |
Prozor | Staklo ili plastika | |
Nit | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Veza | 1/2", 3/8", 1/4", 1/8" BSP NPT PT | |
Ispunite | Glicerin (standardni) | |
Brtva/čep za punjenje | Neopren ili silika gel |
Manometar od nehrđajućeg čelika
Manometar od nehrđajućeg čelika prikladan je za mjerenje tlaka tekućine, plina i stabla ili vakuuma, koji nisu kristaloidni i nekonkrecijski, te nemaju opasnost od eksplozije i ne nagrizaju čelik.
Nazivna veličina | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Raspon tlaka | {{0}}—0bar, 0—1000bar | |
Točnost | ±1 posto, ±1,6 posto, ±2,5 posto | |
Radna temp. | -20 stupanj --70 stupanj | |
Slučaj | Nehrđajući čelik s tlačnim otvorom | |
Prsten | Nehrđajući čelik, bajonet tip | |
Bourdonova cijev | Ne hrđajući Čelik | |
Veza | Ne hrđajući Čelik | |
Pokret | Ne hrđajući Čelik |
|
Biraj | Aluminij, crna | |
Prozor | Staklo | |
Nit | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Veza | 1/2", 3/8", 1/4", 1/8" BSP NPT PT | |
Ispunite | Glicerin (standardni) | |
Brtva/čep za punjenje | Neopren ili silika gel |
